擒牛宝配资全球首颗！复旦大学成功研发全新架构闪存芯片

【大河财立方消息】继今年4月在《自然》提出“破晓”二维闪存原型器件后擒牛宝配资，复旦大学科研团队又迎来新突破。北京时间10月8日晚擒牛宝配资，复旦大学在《自然》（Nature）上发文，题目为《全功能二维-硅基混合架构闪存芯片》（“A full-featured 2D flash chip enabled by system integration”），相关成果率先实现全球首颗二维-硅基混合架构芯片擒牛宝配资，攻克新型二维信息器件工程化关键难题。

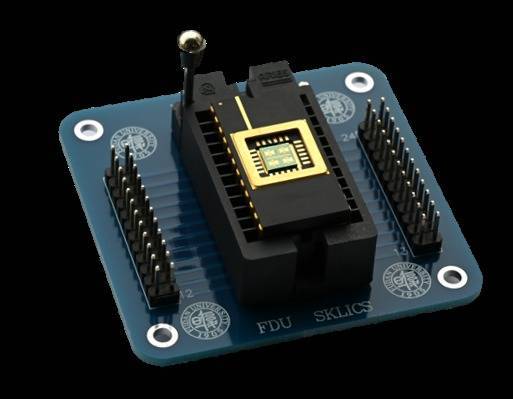

封装后的二维-硅基混合架构闪存芯片（带PCB板）

复旦大学集成芯片与系统全国重点实验室集成电路与微纳电子创新学院周鹏-刘春森团队研发的“长缨（CY-01）”架构，将二维超快闪存器件“破晓（PoX）”与成熟硅基CMOS工艺深度融合，率先研发出全球首颗二维-硅基混合架构芯片。这也是迄今为止世界上首个二维-硅基混合架构闪存芯片，性能“碾压”目前的Flash闪存技术，首次实现了混合架构的工程化。

这一突破攻克了新型二维信息器件工程化的关键难题，为新一代颠覆性器件缩短应用化周期提供范例，也为推动信息技术迈入全新高速时代提供强力支撑。

依托前期完成的研究成果与集成工作，此次打造出的芯片已成功流片。

从基础研究到工程化应用，团队已跨越最艰难一步，后续迭代进程将进一步加快。他们下一步计划建立实验基地，与相关机构合作，建立自主主导的工程化项目，并计划用3-5年时间将项目集成到兆量级水平，期间产生的知识产权和IP可授权给合作企业。
